Shanxi AnRui Draught Fan & Electric (AnRui Fan)
Anrui Fan – один из крупнейших производителей вентиляционного оборудования, продукция которого используется на шахтах по всему миру. Преимущества вентиляторов Anrui Fan:
- Высокая производительность при низком энергопотреблении
- Продуманная конструкция, облегчающая обслуживание
- Соответствие мировым стандартам безопасности
Эти вентиляторы подходят для применения в различных типах шахт, включая угольные, рудные и строительные.

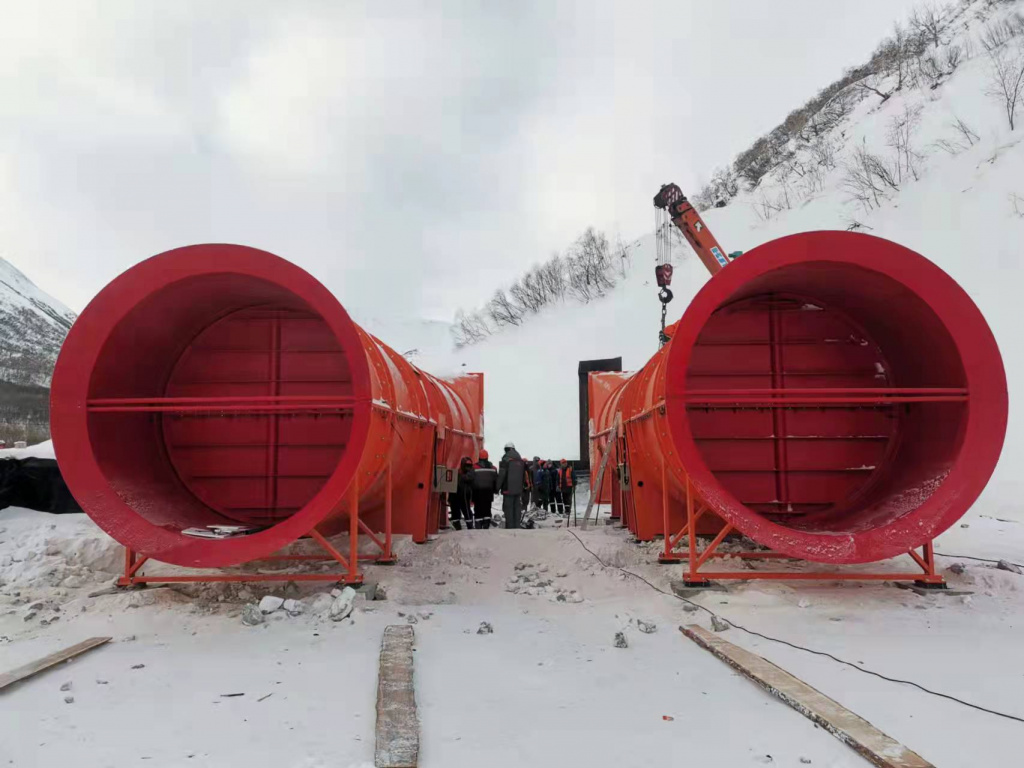

Осевые двухступенчатые вентиляторы встречного вращения серии ВДК — это мощное и высокоэффективное оборудование, предназначенное для главного проветривания шахт, рудников и других крупных промышленных объектов. Эти вентиляторы обеспечивают значительный воздушный поток, необходимый для поддержания безопасных и комфортных условий в подземных выработках и производственных помещениях. Их конструкция и технические характеристики делают их идеальным решением для задач, требующих высокой производительности и надежности.
Основные характеристики вентиляторов серии ВДК:
1. Двухступенчатая конструкция:
- Два рабочих колеса, вращающихся в противоположных направлениях, что значительно увеличивает производительность и давление воздушного потока.
- Обеспечивает эффективное проветривание даже в условиях больших объемов и сложной геометрии шахт.
2. Осевая конструкция:
- Воздушный поток движется вдоль оси вентилятора, что минимизирует потери энергии и повышает КПД.
3. Взрывозащищенное исполнение:
- Соответствие стандартам взрывозащиты (ATEX, IECEx, ГОСТ Р).
- Предназначены для использования во взрывоопасных средах (угольные шахты, рудники с наличием газа и пыли).
4. Высокая производительность:
- Способность создавать мощный воздушный поток, необходимый для проветривания крупных шахт и тоннелей.
5. Надежность и долговечность:
- Изготовлены из высококачественных материалов, устойчивых к износу, коррозии и агрессивным средам.
- Прочная конструкция, рассчитанная на длительную эксплуатацию в сложных условиях.
Конструктивные особенности и состав основных компонентов вентиляторов серии ВДК:
1. Корпус вентилятора:
- Изготовлен из износостойких и антикоррозийных материалов, прочного стального листа, обеспечивающего защиту внутренних компонентов.
- Имеет аэродинамическую форму для минимизации потерь энергии.
- Генеральное устройство вентилятора первой ступени:
- Корпус (верхний и нижний).
- Электродвигатель с рабочим колесом.
- Тормозное устройство.
- Генеральное устройство вентилятора второй ступени:
- Аналогично первой ступени, но с противоположным направлением вращения.

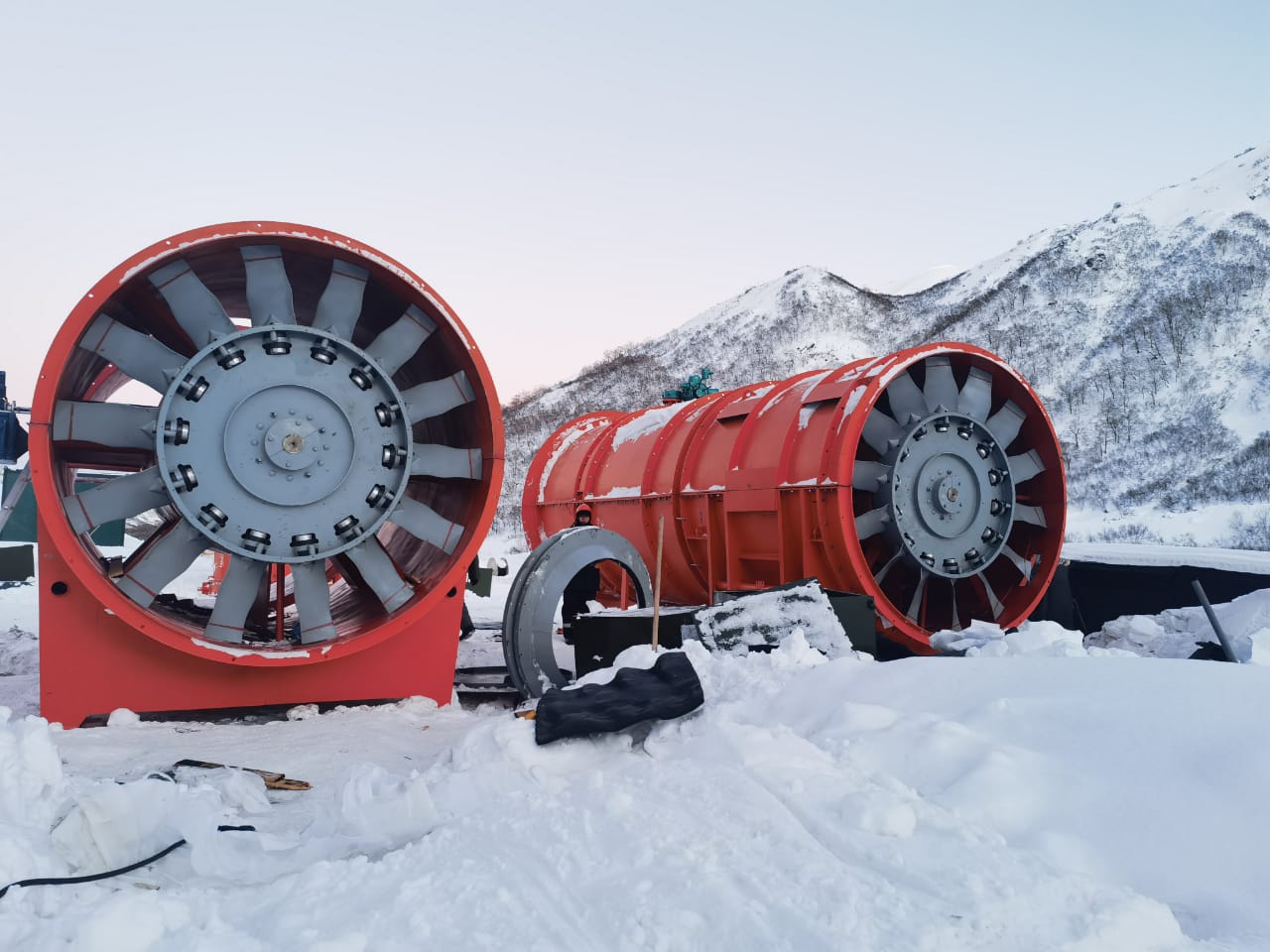

2. Рабочие колеса:
- Два рабочих колеса вращаются в противоположных направлениях, что исключает необходимость в направляющих аппаратах.
- Повышает КПД вентилятора (более 80%).
- Лопатки имеют специальный профиль для повышения эффективности воздушного потока. Изготовлены из износостойких и антикоррозийных материалов
3. Электродвигатели:
- Тип: трехфазный асинхронный электродвигатель YBF.
- Взрывобезопасность: категория dl, защита IP44/IP54.
- Класс изоляции: F.
- Дополнительные функции, пускорегулирующая и контролирующая аппаратура, обеспечивает управление и мониторинг работы вентилятора
- Устройство для измерения температуры подшипников и статора.
- Устройство подогрева для облегчения пуска в зимний период.
- Возможность пополнения или замены смазки в подшипниках через маслозаправочные трубопроводы.
- Состоят из металлического листа с отверстиями и звукопоглощающего материала.
- Установлены на корпусах вентиляторов I и II ступени, на входе и выходе для снижения уровня шума.
- Снижают уровень шума до 85 дБ на расстоянии 1 метр.
5. Диффузор:
- Плавно расширяется на выходе, что позволяет снизить скорость воздушного потока и увеличить его давление.
6. Защитные оболочки (коконы):
- Электродвигатели и тормозные устройства размещены внутри обтекаемых оболочек, что исключает их контакт с шахтным воздухом.
- Обеспечивает дополнительную взрывобезопасность.
7. Охлаждение электродвигателей:
- Осуществляется атмосферным воздухом через приточно-вытяжные каналы.
8. Устройство стабилизатора потока:
- Установлено в вентиляционной трубе.
- Обеспечивает стабильные рабочие характеристики и предотвращает помпаж.
9. Переключающая ляда с лебедкой:
- Позволяет изменять направление воздушного потока.
Преимущества вентиляторов серии ВДК:
- Высокая производительность: обеспечивают мощный воздушный поток, необходимый для проветривания крупных объектов.
- Энергоэффективность: Оптимизированная конструкция снижает энергопотребление.
- Надежность и долговечность: Прочные материалы и защитные оболочки обеспечивают длительный срок службы даже в сложных условиях эксплуатации.
- Безопасность: Взрывозащищенное исполнение обеспечивает защиту от контакта с шахтным воздухом, воспламенения газа или пыли.
- Универсальность: подходят для различных типов шахт и рудников. Подходит для всасывающей и нагнетательной вентиляции.
- Высокий КПД (более 80%): Достигается за счет встречного вращения рабочих колес и отсутствия направляющих аппаратов.
Области применения вентиляторов серии ВДК:
1. Угольные шахты:
- Для главного проветривания выработок, опасных по газу и пыли.
2. Металлические рудники:
- Для обеспечения воздухообмена в крупных подземных сооружениях.
3. Тоннели и метрополитены:
- Для вентиляции протяженных подземных объектов.
4. Промышленные объекты:
- Для проветривания крупных производственных помещений.
Технические особенности:
- Тип: Осевые двухступенчатые вентиляторы встречного вращения.
- Исполнение: Взрывозащищенное (для опасных зон) и общепромышленное (для безопасных зон).
- Материалы: Корпус и лопатки из износостойких и антикоррозийных материалов.
- Управление: Возможность регулировки скорости вращения для оптимизации работы.
Почему выбирают вентиляторы серии ВДК?
- Соответствие стандартам: Сертифицированы для использования во взрывоопасных зонах.
- Мощность и производительность: Обеспечивают проветривание крупных объектов с высокой эффективностью.
- Долговечность: Прочная конструкция и качественные материалы обеспечивают длительный срок службы.
Вентиляторы серии ВДК — это современное и надежное решение для главного проветривания шахт и промышленных объектов. Их конструкция обеспечивает высокую производительность, энергоэффективность и безопасность, что делает их незаменимыми для работы в сложных условиях.
