Артикул:
vme-5
Характеристики
Мощность, кВт
—
15
Номинальный диаметр рабочего колеса, мм
—
500
Подача в пределах рабочей области, м3/с
—
65
Статическое давление в пределах рабочей области, Па
—
2000
Максимальный полный КПД
—
0.66
Все характеристики

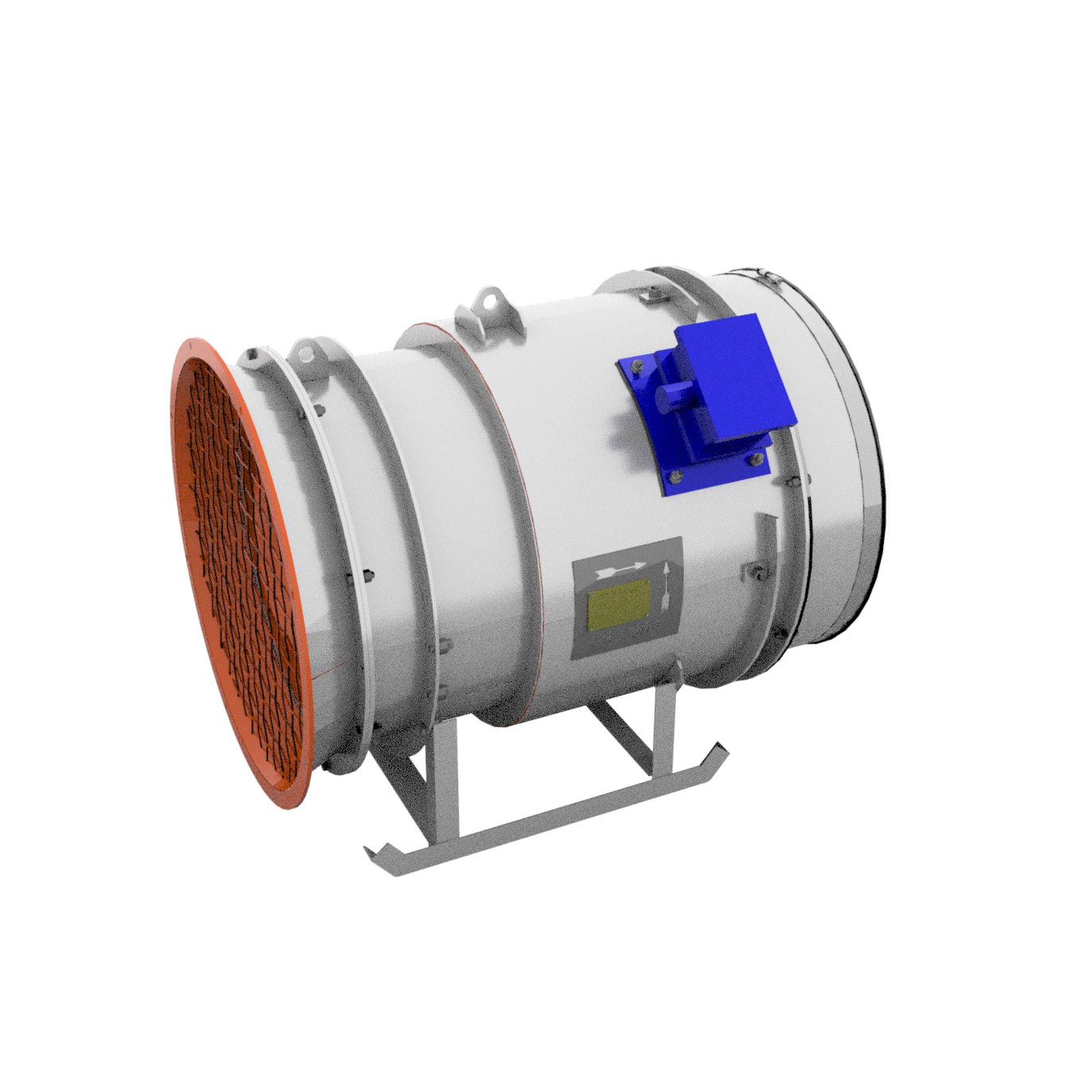

ВМЭ-5 имеет взрывобезопасное исполнение с маркировкой PB ExdI (РВ-3В). Малый объемный расход воздуха позволяет проветривать небольшие участки в тупиковых выработках угольных шахт. Взрывозащита достигается за счет применения взрывозащищённого двигателя IP54, а также с использованием рабочего колеса из композита, которое не накапливает статический заряд электричества. Заказчик указывает напряжение для двигателя, доступны два варианта:
Корпус вентилятора выполнен из стальной обечайки, и состоит из сегментов, соединённых между собой через фланец. Такая схема компоновки делает вентилятор легким в обслуживании и ремонте. Внутри установлен взрывозащищённый электродвигатель, приводящий во вращение рабочее колесо. После рабочего колеса установлен спрямляющий аппарат, который снижает величину турбулентности воздушного потока, что положительно сказывается на массовом расходе. Входной коллектор предназначен для улучшения параметров воздушной массы попадающий на рабочее колесо. За счет увеличения скорости потока и понижения давления, возможно достичь большего давления, а также увеличить объем перекачиваемой воздушной смеси.
Для снижения уровня шума ВМЭ могут укомплектовываться глушителями шума. Глушитель ума имеет внутреннюю перфорированную поверхность, за которой располагается шумопоглащающий материал. Вся конструкция собрана на салазках для облегчения перемещения внутри выработок. Все рабочие колеса динамически балансируются, что значительно увеличивает надежность работы вентилятора.
Условия эксплуатации У5, Т5 согласно ГОСТу 15150. Крепление двигателя осуществляется через фланец к спрямляющему аппарату, а также опорных штанг.
- 380/660В
- 660/1140В
Достоинства
- Комплектуется датчиками температуры
- экономичность в обслуживании и основных затратах
- для небольших выработок
- возможность установить глушитель шума
- дополнительно проводится динамическая балансировка колеса

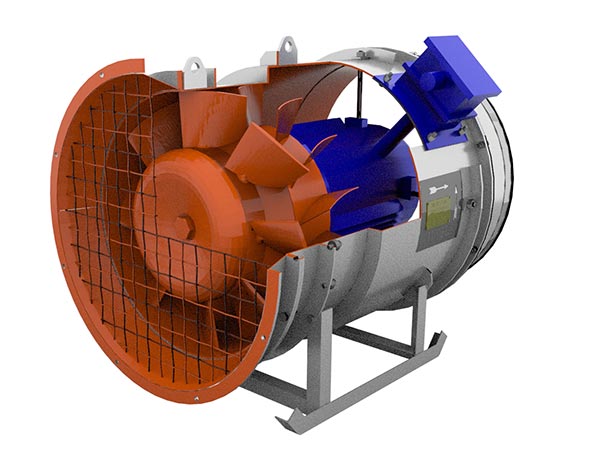

Конструкция
Корпус вентилятора выполнен из стальной обечайки, и состоит из сегментов, соединённых между собой через фланец. Такая схема компоновки делает вентилятор легким в обслуживании и ремонте. Внутри установлен взрывозащищённый электродвигатель, приводящий во вращение рабочее колесо. После рабочего колеса установлен спрямляющий аппарат, который снижает величину турбулентности воздушного потока, что положительно сказывается на массовом расходе. Входной коллектор предназначен для улучшения параметров воздушной массы попадающий на рабочее колесо. За счет увеличения скорости потока и понижения давления, возможно достичь большего давления, а также увеличить объем перекачиваемой воздушной смеси.Для снижения уровня шума ВМЭ могут укомплектовываться глушителями шума. Глушитель ума имеет внутреннюю перфорированную поверхность, за которой располагается шумопоглащающий материал. Вся конструкция собрана на салазках для облегчения перемещения внутри выработок. Все рабочие колеса динамически балансируются, что значительно увеличивает надежность работы вентилятора.
Условия эксплуатации У5, Т5 согласно ГОСТу 15150. Крепление двигателя осуществляется через фланец к спрямляющему аппарату, а также опорных штанг.
Конструктивные особенности
- Рабочее колесо посажено на вал электродвигателя через шпоночное соединение. Лопатки рабочего колеса имеют специальный профиль для лучших аэродинамических характеристик, которые могут изменять угол атаки, за счет поворота вокруг собственной оси. Поворот лопаток осуществляется только с остановленным двигателем.
- Спрямляющий аппарат улучшает аэродинамические характеристики вентиляторов ВМЭ за счет снижения числа Рейнольдся в воздушном потоке.
- Использование коллектора на всасывании в вентилятор, ускоряет скорость перемещения воздушной смеси, понижает давление, что положительным образом сказывается на полном давлении и уровне шума.
- Став трубы крепится с помощью хомута через прорезиненное соединение.
- Для указания направления вращения рабочего колеса и движения воздушного потока, на корпусе вентилятора закреплена металлическая табличка с перфорацией.

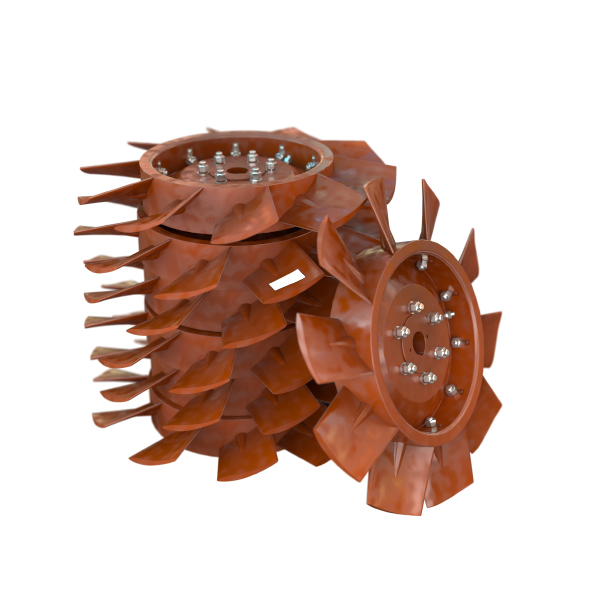

Композитные рабочие колеса
Для увеличения ходимости рабочего колеса используются наряду с металлом и композиционные материалы. Данный вид колеса снижает нагрузку на подшипниковый узел, а также увеличивает абразивную стойкость лопастей.
Галерея
1
фото —
|
Мощность, кВт
|
15 |
|
Номинальный диаметр рабочего колеса, мм
|
500 |
|
Подача в пределах рабочей области, м3/с
|
65 |
|
Статическое давление в пределах рабочей области, Па
|
2000 |
|
Максимальный полный КПД
|
0.66 |
|
Частота вращения раб.колеса, мин-1
|
3000 |
|
Степень защиты двигателя
|
IP54 |
